一、石煤流态化焙烧－酸浸－离子交换工艺
由湖南省煤炭科研所与长沙有色冶金设计院共同开发的流态化焙烧－酸浸-离子交换流程已被湖北某石煤冶炼厂采用（图1）。

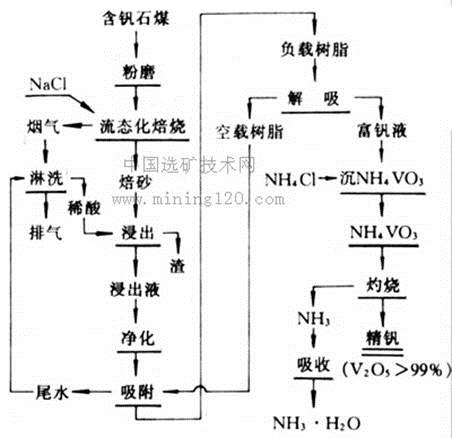

图1 流态化焙烧－酸浸-离子交换法提钒流程
这一新工艺半工业试验获得的主要技术经济指标为：焙烧酸浸转化率67.03%，酸浸回收率大于98%，离子交换吸附率99%以上，淋洗解吸率99%以上，沉淀偏钒酸铵回收率99%以上，从原料到产品钒回收率约65%，离子交换树脂的工作吸附容量高达420mg／g（湿树脂），淋洗液V2O5平均浓度约100g／L，产品质量符合GB3283－87中冶金99级要求。
二、石煤无盐焙烧－酸浸－溶剂萃取法
石煤无盐焙烧－酸浸-溶剂萃取法提钒新工艺
湖南省煤炭科研所与湘西双溪煤矿钒厂共同开发出的无盐熔烧－酸浸－溶剂萃取流程见图2。这一工艺已用于双溪煤矿钒厂的工业生产。

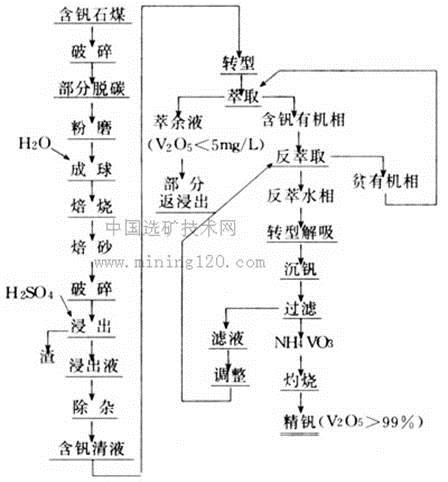

图2 无盐焙烧－萃取法提钒工艺流程
萃取的技术条件为：有机相N 263 15%＋仲辛醇3%＋磺化煤油82%，萃取原液pH约为7，相比O／A＝1／2，混合时间3min，级数为1。
反萃的技术条件为：反萃水相NH3·H2O＋NH4Cl，相比O／A＝2，混合时间3min，级数为1。
这一工艺获得的主要技术指标为（%）：焙烧转浸率大于55，酸浸回收率约98，灼烧回收率约98，总回收率约50。
由于在焙烧时不加任何添加剂，该工艺的生产成本较传统工艺降低20%～25%。同时，避免了加盐焙烧时烟气的污染，含钒废水量也大大减少。
三、酸浸－中间盐法
石煤流态化燃烧灰酸浸-中间盐法提钒新工艺
浙江化工研究院提出的石煤流态化燃烧灰（或石煤）酸浸－中间盐法提钒新工艺见图3。

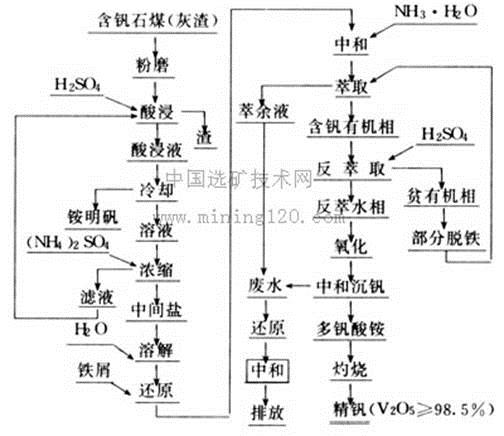

图3 酸浸－中间盐法提钒工艺流程
半工业试验获得的主要技术经济指标为：V2O5浸出率93.69%，中间盐回收率99.07%，萃取率98.10%，反萃率98.16%，偏钒酸铵沉淀率99.0%，V2O5总回收率大于80%。产品质量符合冶金98级要求，每吨产品耗硫酸30.46t，P204 7.5kg，TBP60kg，煤油60kg，氨水9.09t，蒸汽20t，电8000kW·h，副产铵明矾48。
免责声明：矿库网文章内容来源于网络，为了传递信息，我们转载部分内容，尊重原作者的版权。所有转载文章仅用于学习和交流之目的，并非商业用途。如有侵权，请及时联系我们删除。感谢您的理解与支持。
